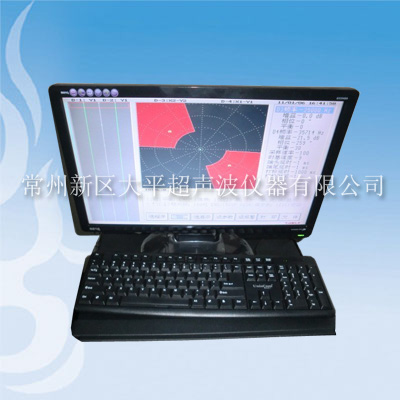

产品型号:FEP-99
一、FEP-99涡流探伤仪概述
1、FEP-99智能数字式管棒涡流探伤仪适用于无缝管、焊管等金属管、棒、线材的在线、离线探伤,可用于其他机械零部件的自动探伤。仪器采用最新的数字电子技术、涡流技术以及微机技术,不仅调试、操作简便,且具有可靠、稳定和灵敏的探伤性能。
2、FEP-99具有二个相对独立的测试通道,可分别驱动二只不同形式的检测探头,或由绝对和差动线圈构成的组合式探头,两个检测通道同时进行数据采集,用于检出金属管、棒生产中出现的纵向裂纹和横向缺陷(如驳口)。用于焊管在线、离线检测时,EEC-30S 对未熔焊、暗逢、开口裂纹等轴向缺陷具有很高的灵敏度,无需配置磁饱和器,对生产过程中,因焊机故障而造成产品的缓变伤、长道伤均能可靠检出。
3、FEP-99采用人机对话、键盘操作、实时热健操作提示。DSP/FPGA高速数据处理电路的采用,保证仪器的高采样率和超低噪声,预防漏检或误报。高集成度的贴片器件的采用,有效地提供仪器的稳定性和可靠性。
4、FEP-99涡流仪具有 64 Hz~5 MHz 的测试频率范围,能够适应各种不同金属管道的检测要求,并且由于采用全数字化设计,因此能够在仪器内建立多个标准检测程序或专家系统,方便用户在改换产品规格时调用。EEC-30S备有充分的输入、输出控制接口,方便检测现场与各种设备相连接,并同步工作,构成一个高度自动化的整体。
5、FEP-99可配接耦合间隙要求很低的穿过式探头,亦可接只有香烟盒大小的组合式平面探头或马鞍式探头。仪器对几乎所有厂家生产的涡流探头均适用。
二、FEP-99涡流探伤仪技术特性
1、两个独立的检测通道(可扩展到4、8、16通道)
2、检测范围:φ20mm-φ250mm(内径)
3、频率范围:64 Hz ~ 5 MHz
4、增益:0~90dB,步距0.5dB,精度误差±3%
5、相位旋转:0~360 °步距 1 °
6、增益比(Y/X):0.1~10
7、探伤速度最高150米/分
8、内、外时钟控制的同步报警输出
9、高精度端头、端尾信号切除功能
10、高精度实时、延时报警输出
11、非等幅相位/幅度报警域
12、电脑全数字式参数调整
13、软硬盘存贮与重现检测信号
14、快速数字/模拟电子平衡
15、具有记忆轨迹延迟消隐功能
16、高通、低通、带通滤波器,带宽0~10KHz任意调整,最小精度0.1Hz
17实时双通道阻抗平面显示和X-t、Y-t双时基扫描同屏显示模式
18、相对独立双通道可分别驱动二只不同形式的检测探头(或由绝对、差动线圈构成的组合式探头)
19、宽带数字滤波抑制速度变化对信号幅值的影响因此非常适合手动或自动化探伤
20、自动信号幅度、相位测量及涡流检测信号慢速(可调)回放扩展分析功能
21、八个硬件报警输出口海量存储各种检测程序、数据、图表等检验结果
