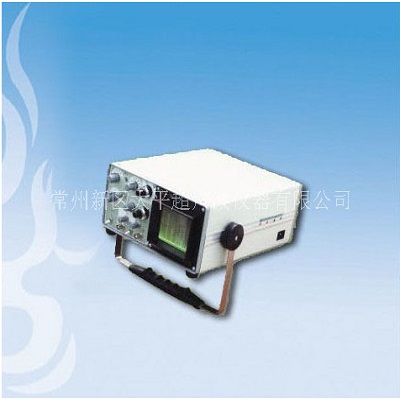

CUT-2001型超声波探伤仪

产品型号:CUT-2001

一、CUT-2001超声波金属探伤仪的概述: CUT-2001型超声波金属探伤仪为A型脉冲式超声波探伤仪,由集成功能模块和晶体管混合组成,耗电省,探伤灵敏度高,功率大,可交直流两用,适合板材板波探伤、大型铸件、锻件的超声波探伤主机交直流电源装成一体化,交直流自动转换,携带方便,是一台宽频带,可靠性高,性能优异的超声波金属探伤仪,深受用户欢迎,其主要特点如下:1、机内电池能连续工作8个小时以上,特别适合于探伤现场...
立即咨询

一、CUT-2001超声波金属探伤仪的概述:

    CUT-2001型超声波金属探伤仪 A 型脉冲式超声波探伤仪,由集成功能模块和晶体管混合组成,耗电省,探伤灵敏度高,功率大,可交直流两用,适合板材板波探伤、大型铸件、锻件的超声波探伤主机交直流电源装成一体化,交直流自动转换,携带方便,是一台宽频带,可靠性高,性能优异的超声波金属探伤仪,深受用户欢迎,其主要特点如下:

    1、机内电池能连续工作8个小时以上,特别适合于探伤现场无交流电源或探伤现场不能用交流电源的用户。

    2、采用高亮度,对角线为 120mm的大屏面矩形示波管,解决了电磁场干扰引起的波幅抖动,探伤人员长时间观察不易引起眼睛疲劳。

    3、仪器定量测试范围为 108dB,其中 1dB10 档, 10dB6 档, 6dB8 档,适宜使用半波高度法探伤。增益微调,调节量约 18dB,调节时波幅升降平缓,无突变。

    4、所有集成电路,晶体管均设计在低电压,小电流,低功耗状态工作,经久耐用,可靠性高,故障少。

    5、使用交流电源供电时,仪器允许电网电压在 300V-150V范围内供电,仪器各项指标不变化,如电网电压超出规定范围,仪器能自动保护。

    6、机内关键部位短路,开路或接触不良均能自动保护,以防止因连锁反映造成故障范围扩大。



二、CUT-2001超声波金属探伤仪的主要指标:

    1 工作频率: 0.5MHz  16MHz

    2 探伤灵敏度余量> 56dB 200mm/ φ 2 缺陷波)

    3 始波宽度< 12mm  200mm/ φ 2 缺陷波满刻度时)

    4 回波宽度:< 5mm  纵波)

    5 分辨力 X 值> 30dB

    6 盲区≤ 10mm

    7 水平线性误差< 1

    8 垂直线性误差< 3

    9 动态范围:≥ 30dB

    10、电噪声电平/灵敏度余量 4 /46dB

    11、衰减器精度:任相邻 12dB 误差< 0.5dB

    12、定量增益精度:48dB中任二档误差< 0.5dB

    13、探伤深度 0-300mm0-3000mm 二档连续覆盖。

    14、重复频率约 350Hz

    15、发射脉冲幅度> 550V

    16、使用电源:直流 12V±10%;交流 200v+20

    17、功率:直流5W(工作电流约 0.4A);交流 10W

    18体积:230mm × 130mm × 320mm (宽×高×深)

    19、重量:主机:3.4kg 、电池 1.8kg 、充电器 0.9kg

   (产品外观及配置以实物为准)
